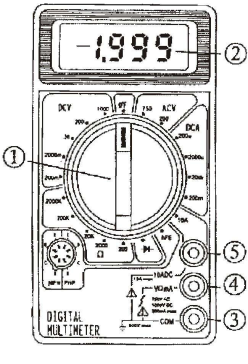

1. Wyświetlacz LCD, 3 . cyfry; H:13mm
2. Przełącznik funkcji i zakresow
3. Gniazdo COM: gniazdo pomiarowe, czarny przewod " - "
4. Gniazdo wejściowe : VΩmA, czerwony przewod " + ",pomiar V, A (oprocz zakresu 10A), R.
5. Gniazdo 10A : gniazdo pomiarowe dla zkresu 10A, czerwony przewod " + "
6. Gniazdo pomiaru tranzystora.
Przełącznik funkcji i zakresow ( 2 ) – obrotowy przełącznik wyboru. W Pozycji OFF – miernik jest wyłączony
Gniazda pomiarowe – miernik ma trzy gniazda pomiarowe, dwa zabezpieczone przedprzekroczeniem zakresow pomiarowych. Podczas używania czarny przewod należy przyłączyć dogniazda COM a czerwony do gniazda VΩmA lub10A (bezzabezpieczenia). Wielkość mierzonaczerwonym przewodem zależy od wybranej przełącznikiem funkcji.
Dokładności pomiarow są podane dla okresu jednego roku po kalibracji oraz dla temperatury pracy 18°C do 28°C (64°F do 82°F) dla wilgotności RH75%.
DANE TECHNICZNE
Napięcie maksymalne pomiędzy gniazdem a uziemieniem : CAT II 500V (szczytowe)
Bezpiecznik : F200mA / 250V
Zasilanie : bateria 9V, 6F22 lub Neda1604
Wyświetlacz : LCD, cyfry 1999, odświeżanie 2-3 sekundy
Metoda pomiarowa : przetwornik A/C (podwojne całkowanie zbocza)
Wskaźnik przekroczenia zakresu : " 1 " - na wyświetlaczu
Wskaźnik polaryzacji : "- " dla ujemnej polaryzacji
Temperatura pracy : 0°C – 40°C ( 32°F – 104°F)
Temperatura przechowywania : -10°C – 50°C ( 14°F – 122°F)
Wskaźnik rozładowania baterii : " BAT " na wyświetlaczu
Wymiary / waga : H:22 x W:69 x L:124 [mm] / 150g (wraz z baterią)
OBSŁUGA
Pomiar prądu A DC
1. Ustawić przełącznik zakresw na odpowiedni zakres DCA. Czerwony przew od pomiarowy załączyć do gniazd VΩmA (do 200mA, dla prądu ponad 200mA do 10A właściwe jest gniazdo 10A) a czarny do gniazd COM.
2. Wpiąć przewody pomiarowe szeregowo w mierzony obwod.
3.Odczytać wartość na wyświetlaczu (pokazana polaryzacja czerwonego przewodu pomiarowego).
|
Zakres
|
Rozdzielczość
|
Dokładność
|
|
200µA
|
100nA
|
|
|
2mA
|
1µA
|
±1,0% wskazania ±2 cyfry
|
|
20mA
|
10µA
|
|
|
200mA
|
100µA
|
±1,2% wskazania ±2 cyfry
|
|
10A
|
10mA
|
±2,0% wskazania ±2 cyfry
|
Zabezpieczenie przeciążeniowe :
100nA Bezpiecznik : F200mA/250V
2mA Zakres 10A –niezabezpieczony.
20mA Spadek napięcia : 200mV
Pomiar napięcia V DC i V AC
1. Ustawić przełącznik zakresow na odpowiedni zakres DCV lub ACV (jeżeli nie znamy wielkości napięcia mierzonego – wybrać największy zakres). Czerwony przewod pomiarowy załączyć do gniazda VΩmA a czarny do gniazdaCOM.
2. Wpiąć przewody pomiarowe rownolegle w mierzony obwod.
3. Odczytać wartość na wyświetlaczu (pokazana polaryzacja czerwonego przewodu pomiarowego).
|
Zakres
|
Rozdzielczość
|
Dokładność
|
|
200mV DC
|
100µV
|
|
|
2V DC
|
lmV
|
±0,5% wskazania ±2 cyfry
|
|
20V DC
|
10mV
|
|
200V DC
|
100mV
|
|
|
1000V DC
|
1V
|
±0,8% wskazania ±2 cyfry
|
|
200V AC
|
100mV
|
±1,2% wskazania ±10 cyfr
|
|
750V AC
|
1V
|
±1,2% wskazania ±10 cyfr
|
Zabezpieczenie przeciążeniowe:
250Vrms – dla zakresu 200mV;
1000VDC lub 750VACrms - inne zakresy
Częstotliwość : 45Hz – 450Hz 750V AC 1V
Wartość średnia rms (sinus).
Test tranzystora
1. Ustawić przełącznik zakresow miernika na pozycję hFE. Włożyć końcowki tranzystora odpowiednio (ECBE)( PNP / NPN ) do gniazda pomiarowego.
2.Odczytać przybliżoną wartość hFE ( Ib=10μA / Vce=2,8V)
Uwaga: Przed pomiarem odłączyć przewody pomiarowe od mierzonych obwodow.
|
Zakres
|
Zakres testu
|
Prąd testu
|
Napięcie testu
|
|
NPN & PNP
|
0-1000
|
lb=10μA
|
Vce=2,8V
|
Test diody
1.Przyłączyć czarny przewod pomiarowy do gniazda " COM " a czerwony ( " + " )do VΩmA.
2.Ustawić przełącznik zakresow na pozycję
i przyłączyć czerwony przewod pomiarowy doanody a czarny przewod do katody mierzonej diody. Miernik wskaże przybliżone napięcie przewodzenia diody. Przy odwroconych przewodach wyświetlone zostanie " 1 ".
|
Zakres
|
Opis
|
|
|
Wskazanie przybliżonego napięcia przewodzenia diody.
|
Zabezpieczenie przeciążeniowe :
Wskazanie przybliżonego napięcia przewodzenia
diody. 250V DC lub ACrms
Pomiar rezystancji
1.Przyłączyć czarny przewod pomiarowy do gniazda COM a czerwony ( " + " ) do VΩmA.
2.Ustawić przełącznik zakresow miernika na pozycję " Ω " i przyłączyć przewody pomiarowe do mierzonego rezystora. Odczytać wartość z wyświetlacza.
Uwaga: Wyświetlenie " 1 " wskazuje na przerwę w obwodzie pomiarowym lub wartość rezystancji przekraczającą zakres pomiarowy.
Uwaga : Przy pomiarze rezystancji w układzie należy upewnić się, że pojemności w układzie zostały rozładowane oraz odłączono od układu napięcia zasilania.
Napięcie obwodu – 2,8V max.
|
Zakres
|
Rozdzielczość
|
Dokładność
|
|
200Ω
|
0.1Ω
|
|
|
2kΩ
|
1Ω
|
+0,8% wskazania ±2 cvfrv
|
|
20kΩ
|
10Ω
|
|
|
200kΩ
|
100Ω
|
|
|
2MΩ
|
1kΩ
|
±1,0% wskazania ±2 cyfry
|
Zabezpieczenie przeciążeniowe:
220V DC lub ACrms – max. przez 15 sekund -
alarm dźwiękowy.
WYMIANA BATERII i BEZPIECZNIKA
Wskazanie " BAT " na wyświetlaczu LCD sygnalizuje wyczerpanie baterii. Po zdjęciu pokrywy z tyłu
miernika należy założyć nową baterię. Wymiana bezpiecznika po zdjęciu tylnej pokrywy - na F200mA/250V.
